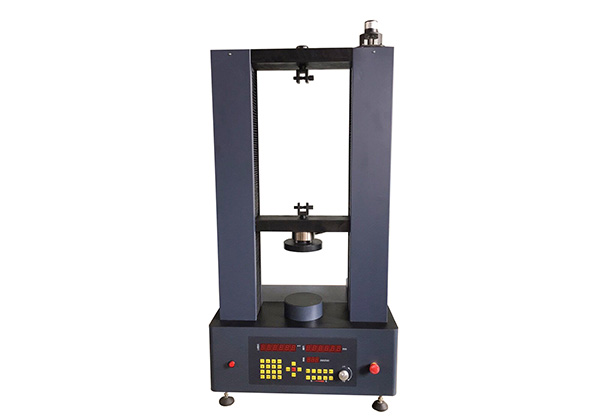

TLS-S50-5000M(门式)全自动弹簧拉压试验机

TLS-S50-5000M(门式)全自动弹簧拉压试验机

  • 所属分类:弹簧试验机
  • 浏览次数:
  • 发布日期:2020-10-26 17:20:35
  • 产品概述
  • 性能特点
  • 技术参数

1、产品概述

全自动弹簧拉压试验机依据JB/T7796-2005《弹簧拉压试验机技术条件》规定的技术要求制成,专为弹簧的检测设置。主要用于测试各种弹簧及弹性元件的强度,即在一定的变形量(或剩余高度)下测试弹簧的试验力。该试验机采用变频调速技术,实现了高速逼近,低速采集,保证了测试效率,提高了精度。具有试验力值显示,速度设置等功能,同时,还具有限位保护和过载保护等功能。

2、主要特点

2.1 主机:采用门式结构,主机框架通过力学有限元分析,框架的刚度和强度得到充分保证。传动系统采用零间隙滚珠丝杠副,保证了试验结果的准确性和耐久性,主机框架应用四根导向立柱导向,保证了框架的刚性。

2.2 传动系统:由电机驱动,通过同步齿形带直接传至滚珠丝杠,带动中横梁水平上、下移动。

2.3 驱动系统:由变频器及三相异步电机实现系统的驱动。

2.4 测量控制系统:试验力测量显示系统由高精度负荷传感器、测量放大器、A/D转换、数字显示表、稳压电源等组成;位移测量显示系统由光电编码器、倍频整形电路、计数电路等组成;LED显示,人机对话直观明了便于操作。

2.5 控制方式:可以实现试验力、试验速度、位移等多种控制方式。主要功能如下:

2.5.1输入弹簧的剩余高度,测出其对应的试验力值。至多可测量5个点

2.5.2输入弹簧的变形量,测出其对应的试验力值。至多可测量5个点

2.5.3打印各试验点的参数及刚度。

2.5.4 具有自动并盘功能,消除手动并盘造成的误差和失误,使实验操作安全。

2.6 保护装置:过载保护、横梁位置保护、过电流、过电压、超速保护等。

试验机的主要技术指标:

代号

名称

技术参数

1

至大试验力

50N

100N

200N

500N

1000N

2000N

5000N

2

试验力有效测量范围

2~50N

4~100N

8~200N

20~500N

40~1000N

80~2000N

200~5000N

3

试验力至小读数值

0.01N

0.01N

0.01N

0.01N

0.1N

0.1N

0.1N

4

试验力示值误差

≤±0.5%

5

位移至小读数值

0.01mm

6

位移精度

注: 为测定的任意位置压盘间距离(mm)

7

加载速度

0.5mm/min-300mm/min

8

拉伸与压缩试验至大行程

约500mm

9

上下压盘的平行度

≤0.2mm

10

压盘直径

Φ130mm

11

外形尺寸(长×宽×高)

535*375*1190 mm

12

重量(净重)

170kg

13

电源电压

220VAC±10%   50Hz

14

试验机电器设备质量、装配质量、外观质量

应符合GB/T2611-2006

《试验机通用技术要求》



全自动弹簧拉压试验机
