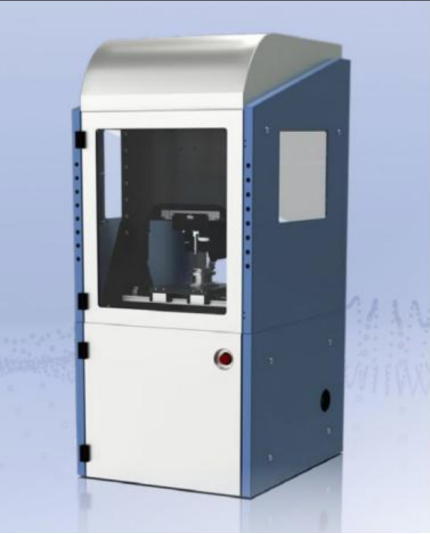

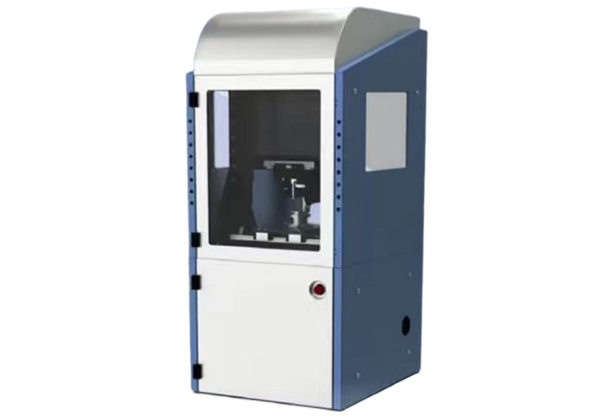

ZJMX-W1多功能摩擦磨损试验机简介：
1.主要用途与功能
ZJMX-W1型多功能摩擦磨损试验机主要用于轴类、传动类（如球笼式联轴器）、运动类（如非标轴承）；涉及到的摩擦形式包括点、线、面的接触摩擦，有滚动摩擦，也有滑动摩擦；涉及到的运动形式有往复运动、旋转运动，以及复合摩擦，分为有润滑和无润滑两种状态。材料类型：主要为金属材料，有钢铁合金、铜合金、铝合金、钛合金等。另外还有一些非金属材料，如聚氨酯，和涂层类材质（如碳化钨涂层等）。需要测试的项目主要包括磨损量和摩擦系数材料及表面涂层的摩擦磨损性能测试。该机采用自动加载方式，可模拟旋转、直线往复、环块运动等形式，通过控制和改变试验力、速度、频率、行程、时间、摩擦配偶材料、表面粗糙度、硬度、涂层等参数的情况下进行测试，以评定材料或表面涂层的综合性能。
使用工业控制计算机及自主研发软件，实现对整机和试验过程的全程监控，实时显示加载力、试验时间、频率、温度、摩擦力、摩擦系数，软件自动记录实时数据并储存，同时绘出实时曲线。结束试验后可绘出全部曲线并存储全部数据，数据可进行处理，生成报告。
该机设有加载力、摩擦力等主要参数超设定值停机保护功能。
设备特点：
◆ 合理：产品结构紧凑合理，机电一体，操作便捷外形美观。
◆ 适配：多接口连接，适用于台式机、工业控制计算机。
◆ 智能：具备多种模块组合功能，软件界面简洁易用，可根据用户定制高频采集与试验数据后处理等功能。
◆ 拓展：可拓展螺旋轨道等多种摩擦测试形式以及电化学摩擦测试、载流摩擦学测试和接触电阻测试等等。
2、主要技术规格、参数与指标
序号 | 项目名称 | 技术指标 |
1
| 试验力范围 | 0.3N-300N |
精度 | 0.2%F.S | |
2 | 主轴转速 | 5r/min-5000r/min(旋转摩擦) |
3 | 频率 | 0.1HZ-45HZ(往复摩擦) |
4 | 转速 | 5r/min-3000rmin(环块摩擦) |
5 | 滑动长度 | 0.5mm-20mm(往复摩擦) |
6 | 旋转半径 | φ3mm-p40mm(旋转摩擦) |
7 | 对磨环尺寸 | 直径40mm、宽度10mm |
8 | 摩擦力 | ≤250N |
9 | 上试样尺寸 | p3mm-p6mm球或栓栓长度10mm-15mm |
10 | 下试样尺寸范围 | 15mm-60mm、厚度范围:0.5mm-20mm |
11 | 磨痕深度测量范围 | 士0.5mm、精度:0.02um |
12 | 摩擦系数显示精度 | ±0.001 |
13 | 高温范围 | 室温--500°C |
试验力 | 0.3N-80N | |
14 | 低温范围 | -50℃℃一室温 |
试验力 | 0.3N-10N | |
15 | 腐蚀试验力 | 0.3N-50N |
频率 | 0.1HZ-5HZ | |
16 | 管道试验力 | 0.3N~10N |
频率 | 0.1HZ-35HZ | |
17 | 管壁温度 | 室温~120°C |
18 | 管道摩擦外径可调 | 外径p5mm-p30mm、长度≤200mm |
19 | 一体化 | 键盘操作，微机控制，程序设定可自动加载自动升温、一键启动试验:自动检测并显示试验温度、试验载荷、摩擦力、摩擦系数等关键数据 |
20 | 软件控制 | 采用Labview 软件控制，结合高精度数据采集卡及运动控制卡，采样频率1-30Hz连续可调，名运动电机协同精准控制 |
21 | 电源规格 | 输入:220V、50HZ |
22 | 功率 | 6KW |
测量控制系统

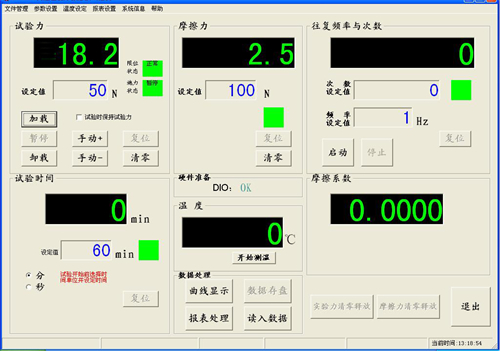

控制系统是基于MATLAB数学软件自主开发的控制系统，能够实现对频率、行程等参数全面反馈控制。整个控制系统结构简单，稳定可靠。该试验机采用计算机控制，使用公司自主研发的控制软件，下图为测试系统参考主界面
软件实时采集、显示试验各参数，如主轴转速与转数、往复频率和行程、试验时间、温度、摩擦力、摩擦系数等，软件有旋转模块、往复模块，可切换使用。
试验过程中软件实时绘制摩擦力-时间、试验力-时间、温度-时间、摩擦系数-时间等曲线，可实时调阅观看。

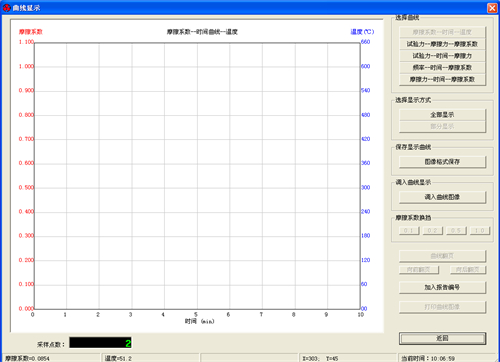

试验曲线界面
实验结束后，可根据需要，填写表头内容，生成试验报表，以便后续分析。

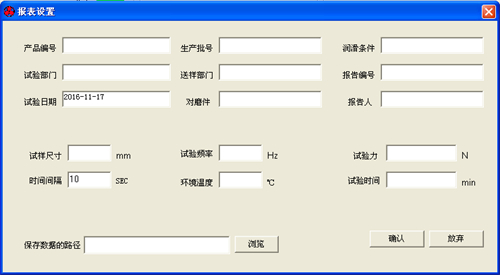

报表设置对话框

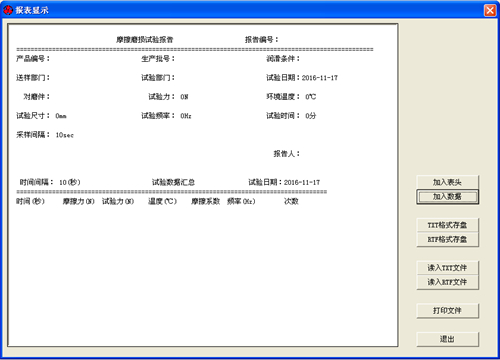

报表显示对话框
