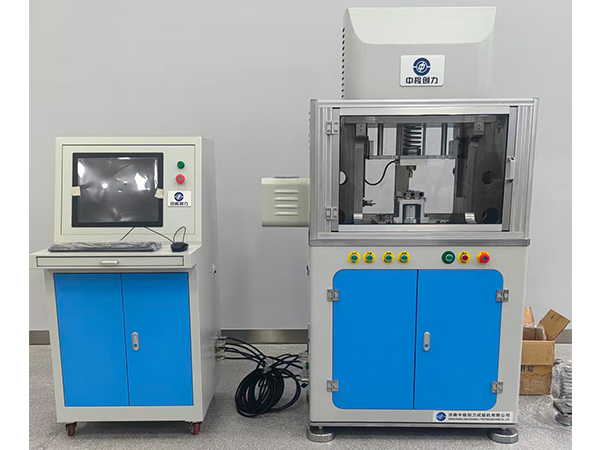

ZJMX-W1型多功能摩擦磨损试验机简介
1、主要用途与功能
ZJMX-W1型多功能摩擦磨损试验机主要用于轴类、传动类（如球笼式联轴器）、运动类（如非标轴承）；涉及到的摩擦形式包括点、线、面的接触摩擦，有滚动摩擦，也有滑动摩擦；涉及到的运动形式有往复运动、旋转运动，以及复合摩擦，分为有润滑和无润滑两种状态。材料类型：主要为金属材料，有钢铁合金、铜合金、铝合金、钛合金等。另外还有一些非金属材料，如聚氨酯，和涂层类材质（如碳化钨涂层等）。需要测试的项目主要包括磨损量和摩擦系数材料及表面涂层的摩擦磨损性能测试。该机采用自动加载方式，可模拟旋转、直线往复、环块运动等形式，通过控制和改变试验力、速度、频率、行程、时间、摩擦配偶材料、表面粗糙度、硬度、涂层等参数的情况下进行测试，以评定材料或表面涂层的综合性能。
使用工业控制计算机及自主研发软件，实现对整机和试验过程的全程监控，实时显示加载力、试验时间、频率、温度、摩擦力、摩擦系数，软件自动记录实时数据并储存，同时绘出实时曲线。结束试验后可绘出全部曲线并存储全部数据，数据可进行处理，生成报告。
该机设有加载力、摩擦力等主要参数超设定值停机保护功能。
2、设备特点：
◆ 合理：产品结构紧凑合理，机电一体，操作便捷外形美观。
◆ 适配：多接口连接，适用于台式机、工业控制计算机。
◆ 智能：具备多种模块组合功能，软件界面简洁易用，可根据用户定制高频采集与试验数据后处理等功能。
◆ 拓展：可拓展螺旋轨道等多种摩擦测试形式以及电化学摩擦测试、载流摩擦学测试和接触电阻测试等等。
3、主要技术规格、参数与指标
序号 | 项目名称 | 技术指标 | ||
1 | 最大加载试验力 | 5000N | ||
2 | 垂直空间行程 | 120mm | ||
3 | 摩擦运动形式 | 往复、旋转、环块、螺旋轨道，模块互换 | ||
4 | 往复模块 | |||
4.1 | 往复频率范围 | 0.01-100Hz （无级可调） | ||
4.2 | 最大行程 | 30mm（±15mm） 高频低行程，低频高行程 | ||
4.3 | 往复摩擦力 | 500N | ||
摩擦力测量精度 | ±1% | |||
4.4 | 最大加载力 | 5000N | ||
加载力分辨力 | 0.1N | |||
4.5 | 往复摩擦形式 | 球-盘，销-盘 | ||
4-1 | 高频往复模块（预留接口，拓展模块） | |||
4-1.1 | 往复频率 | 1-100Hz | ||
4-1.2 | 往复行程 | 最大5mm 高频低行程，低频高行程 幅频特性：50Hz/行程1mm | ||
4-1.3 | 往复摩擦力 | 500N | ||
5 | 旋转模块 | |||
5.1 | 最大试验力 | 5000N | ||
加载力分辨力 | 0.1N | |||
5.2 | 最大旋转扭矩 | 3000Nmm | ||
扭矩精度 | ±1％ | |||
5.3 | 转速范围 | 1～6000r/min | ||
5.4 | 旋转摩擦形式 | 球-盘，销-盘 | ||
6 | 环块模块 | |||
6.1 | 最大试验力 | 5000N | ||
加载力分辨力 | 0.1N | |||
6.2 | 转速范围 | 1～6000r/min | ||
6.3 | 最大摩擦力矩 | 3000Nmm | ||
6.4 | 摩擦形式 | 环-块 | ||
7 | 螺旋轨道模块（往复旋转复合运动） | |||
7.1 | 最大试验力 | 5000N | ||
加载力分辨力 | 0.1N | |||
7.2 | 最大往复推动力 | 500N | ||
7.3 | 复合运动转速 | 1～500r/min | ||
7.4 | 摩擦形式 | 球-盘，销-盘 | ||
8 | 试验机时间显示与控制范围 | 1s～9999h | ||
9 | 摩擦介质 | 干摩擦、油浴润滑、盐水润滑等 | ||
10 | 控制系统：基于MATLAB数学软件自主开发的控制系统，能够实现对频率、行程等参数全面反馈控制。整个控制系统结构简单，稳定可靠。 | |||
